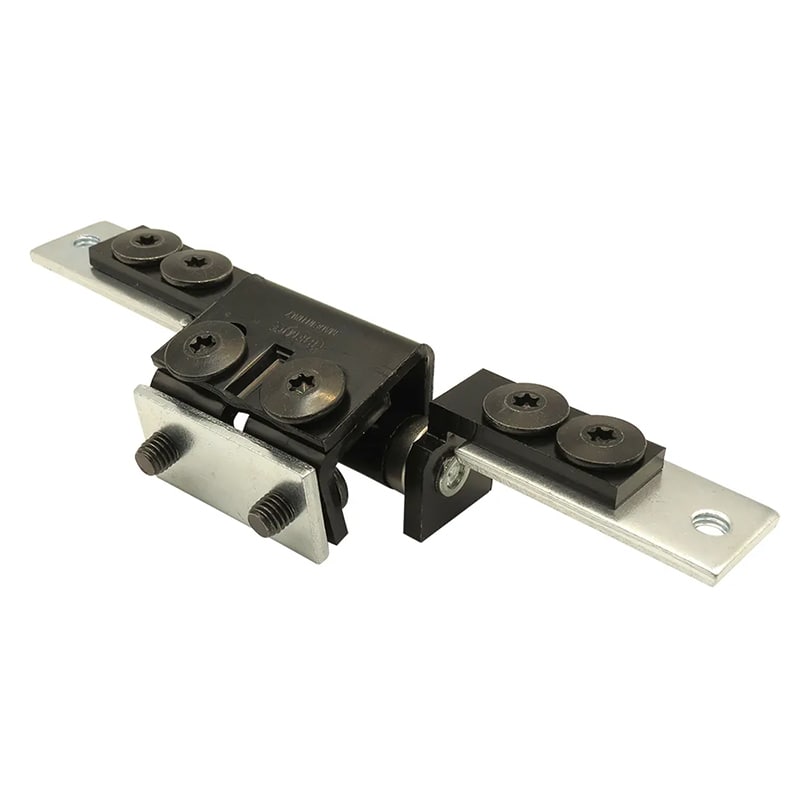

Unsichtbar 3D Torbänder für Tore – Für Profilrohr 40 & 50mm

Schwere Scharniere mit Kugellagern, geeignet für verschiedene Profile. Speziell entwickelt für die Montage an quadratischen Rohrprofilen. Die Installation erfolgt mit Gegenplatten. Geeignet für die Montage an kleinen bis mittelgroßen Toren oder Eingängen.

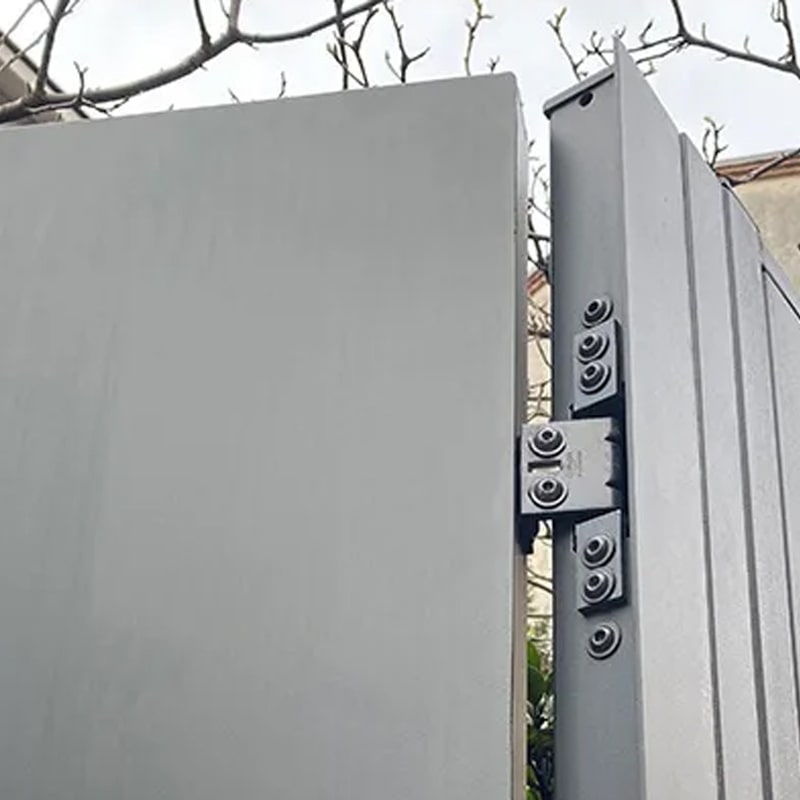

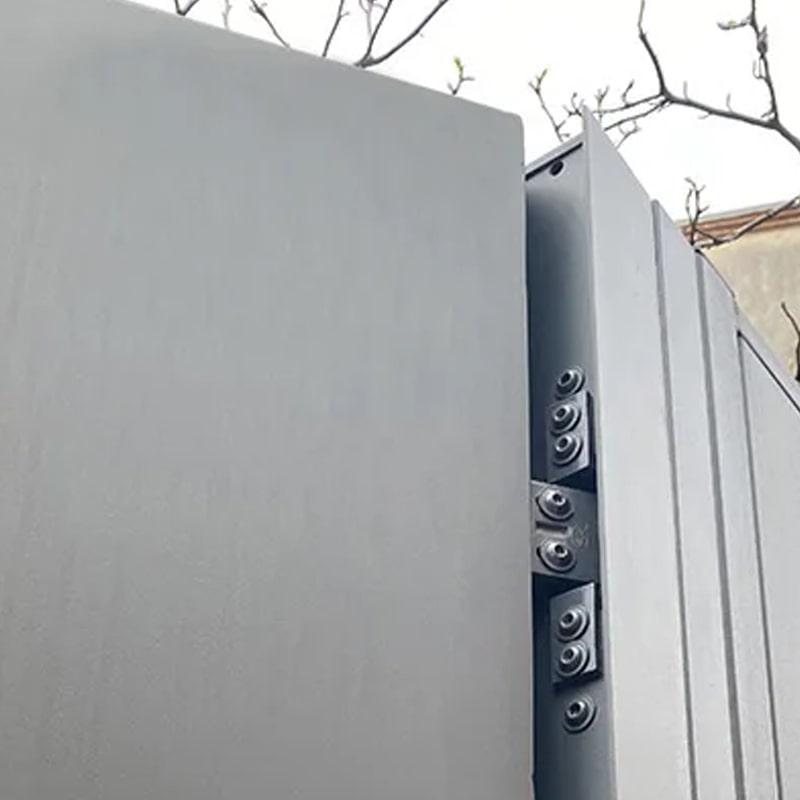

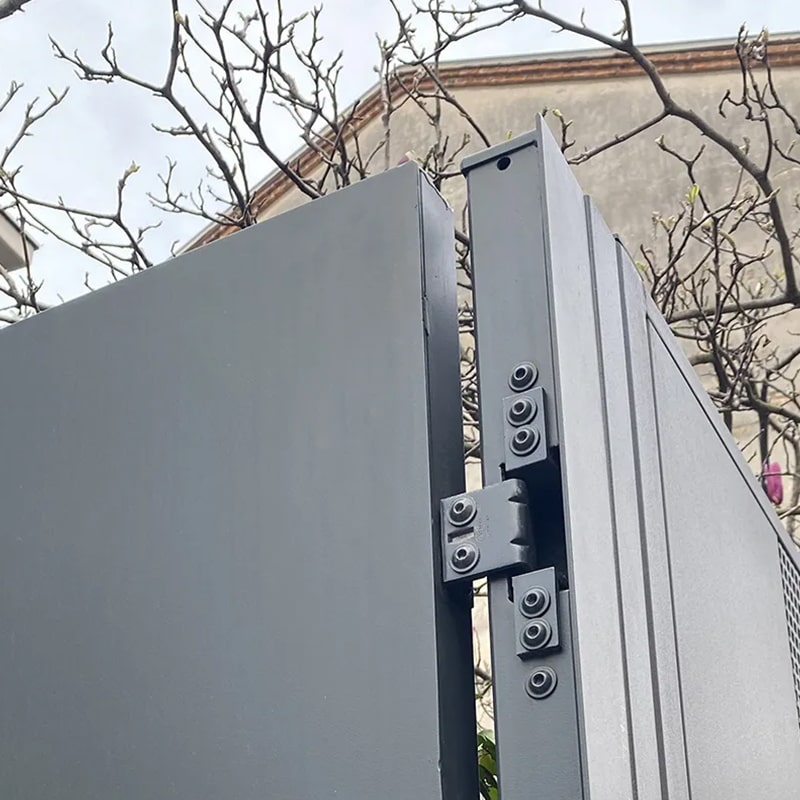

Der Installationsprozess ist dank der Position und Montage dieser Scharniere einfach: Sie können direkt frontal in den Rahmen eingebaut werden, anschließend kann die Tür aus der geöffneten Position eingesetzt werden. Bei geöffneter Tür sind auch Wartung und ein eventueller Austausch einfach möglich, wobei Vandalismus verhindert wird.

Außerdem ist die Einstellung sehr intuitiv, da der Benutzer jeweils eine Einstellung ändern kann, indem er einfach die Schrauben löst, die Tür in die gewünschte Richtung bewegt und anschließend die Schrauben wieder festzieht.

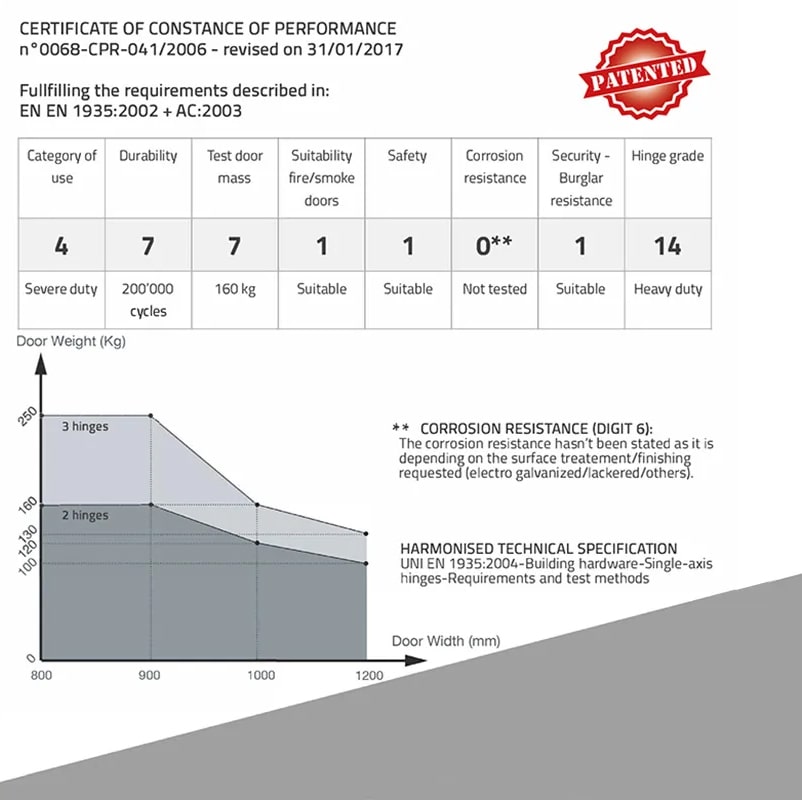

Um eine höhere Tragfähigkeit zu erreichen, ist es möglich, mehr als ein Paar Scharniere zu verwenden. Achten Sie dabei jedoch auf den vertikalen Abstand und die Ausrichtung. Die Tragfähigkeit wird stark von den Abmessungen des Türblatts (Breite und Höhe) beeinflusst.

• Durchschnittlicher Öffnungswinkel: 105 Grad
• Dreiflügeliges unsichtbares Türscharnier für schwere Türen
• Geeignet für Sicherheits-, Brand- und einbruchhemmende Türen
• Türgewicht bis 160 kg
• In drei Richtungen verstellbar: ± 2/3 mm
• Spezielle Kugellager aus gehärtetem Stahl
• Einfache und intuitive Installation und Einstellung

Installationsanweisungen

1. Installieren und verschrauben Sie das Scharnier im Profil des Rahmens.
2. Installieren Sie den Bügel am Profil der Tür.
3. Verbinden Sie den drehenden Teil des Scharniers, der im Rahmenprofil installiert ist, mit dem Bügel, der am Profil der Tür installiert ist.
